Ciocane Hidraulice Arrowhead

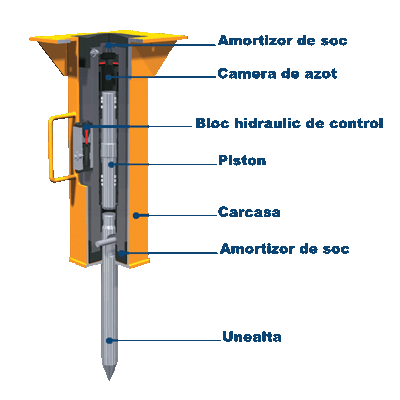

Schema Constructiva
Spit : Partea de lucru unde este distribuita intreaga energie de impact de la ciocan la tinta.Exista spituri standard sau speciale in functie de aplicatie si scop
Capul inferior: Partea de transformare a energiei cinetice a pistonului in energie de impact a spitului
Pistonul : Pus in miscare liniara in cilindru, deplasandu-se in sus datorita energiei transferate prin uleiul hidraulic.Pistonul in coborare preia energia cumulata a uleiului hidraulic si a azotului comprimat.Aceasta energine este transformata in energie de impact, atunci cand pistonul loveste spitul.
Cilindrul: Acesta determina cursa de lucru a pistonului, si este considerat partea principala a ciocanului, in care distribuitorul hidraulic determina miscarea pistonului.
Distribuitorul Hidraulic: Asigura inchiderea si deschiderea circuitului hidraulic al cilindrului, ceeace determina miscarea ascendenta si descendenta a pistonului.
Acumulatorul: Determina compensarea presiunilor in circuitul uleiului hidraulic in timpul operarii pentru a preveni deteriorarea utilajului purtator.
Capul Superior: Contine camera de azot ce asigura acumularea presiunii de gazin timpul cursei superioare a pistonului
Tirantii: prezinta o importanta deosebita deoarece asigura conectarea partilor principale ale ciocanului hidraulic
